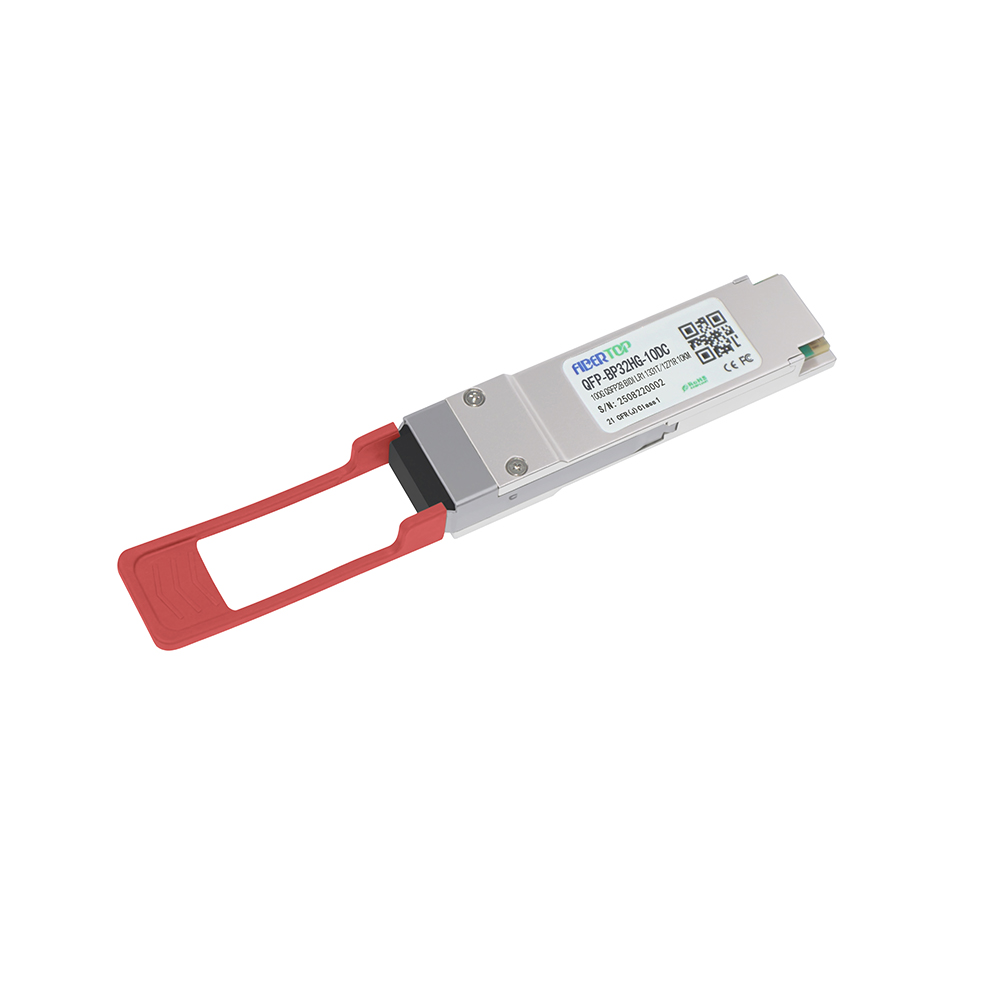

FIBERTOP 100G QSFP28 BiDi LR 10km 1331nm/1271nm SM LC光收发器模块
100G QSFP28 BiDi LR 10km

FIBERTOP 100G QSFP28 BiDi LR 10km 1331nm/1271nm SM LC光收发器模块



货号: QFP-BP32HG-10DC



产品亮点



PAM4 通道信号传输速率 106.25Gb/s



SMF 传输距离可达 10 公里



EML 激光和 PIN 接收器



4x25.78Gb/s,带 NRZ 电气接口 (CAUI-4)



模块内部支持KP4 FEC



高速I/O电气接口



具有集成数字诊断监控功能的 I2C 接口


新产品

FIBERTOP 100G QSFP28 BiDi LR 10km 1331nm/1271nm SM LC Optical Transceiver Module



FIBERTOP QFP-BP23HG-10DC BIDI QSFP28 LR 100G single fiber optical transceiver module (Tx1331 / Rx1271nm) is designed for use in 100 Gigabit Ethernet links over 10km single mode fiber. The module incorporate one channel optical signal and operates on 1271nm and 1331nm wavelength. Compliant with the QSFP28 MSA. Digital diagnostics functions are available via the I2C interface, as specified by the QSFP28 MSA.





Technical Specification

Vendor Name FIBERTOP FIBERTOP Part Number(s) QFP-BP32HG-10DC
Transceiver Type QSFP28 BiDi Reach 10km
Wavelength 1331nm/1271nm Form Type QSFP28
Speed Description 100G Media SMF
Connector LC Simplex  Extinction Ratio >3.5 dBm
TX Power -1.4~+4.5 dBm Receiver Sensitivity <-6.1dBm
 Applications

100GBASE-LR BIDI

Environment

Operating: 0 to 70°C









Quality Assurance





Quality Certification

FIBERTOP has strict control over all products' quality our products, including our strict qualification audit for material suppliers, comprehensive quality management system and production process control which comply with the certifications and safety standard. Our products accord with industry standard and mainstream quality certification, such as  ISO 9001, CE, RoHS, CE, REACH, FCC, FDA, CB, UL etc.



  • Excellent quality is the foundation of FIBERTOPSFP' s survival and development.
  • Our R&D team are experts with rich experience in telecom industry.
  • Our material suppliers are first-class manufacturers in the industry.
  • We have the qualification of OEM for first-class system equipment manufacturers.











FIBERTOP严格按照 中国消费者保护法 & 中华人民共和国产品质量法。每个产品根据其材料、工艺、使用频率和使用寿命规定了缺陷责任期。退货、换货、维修服务如下:




30天内退货


更换期限长达 1 年


长达 5 年保修


  • 保修流程

提供相关信息(如订单号、产品型号、产品序列号、产品标签等)→描述您遇到的问题→FIBERTOP确认产品完整且仍在保修期内→将产品寄回FIBERTOP维修中心。

笔记:维修或更换产品的保修期以原产品剩余保修期或维修后九十天中较长者为准。

  • 请求维修

当您的 FIBERTOP 产品需要维修(RMA-Return Material Authorization)时,请联系您的销售顾问,以便为您提供及时的服务。



  • 免费保养项目

保修两年包修: 1.非人为损坏; 2、因设计缺陷或材料问题引起的产品质量问题。



  • 以下情况将不予维修

• 维修中心判断为非FIBERTOP产品;

 出现人为损坏;

 使用造成的端面损坏;

 保修声明中列出的不适用项目。



  • 保修说明

 FIBERTOP保证所有产品从原材料采购到生产过程都经过严格的质量控制。根据客户提出的问题。如果确认缺陷产品是由原材料或生产工艺造成的,FIBERTOP将免费提供维修或更换服务;

 保修条款不涵盖因安装不当、意外灾害、自然灾害、滥用、误用、供电不足或过多、不正确操作、恶劣环境条件以及任何未经授权的拆卸、修理或改装而造成的产品损坏;

 保修也不适用于二手或未经授权转售的产品;

 FIBERTOP保修仅保证客户在购买有缺陷或损坏的产品时可以享受维修和更换服务;对于使用中的其他设备造成的模块损坏和维修需求,FIBERTOP 没有义务进行赔偿或承担责任。

 保修范围不包括第三方软件或连接的相关设备等引起的问题。



FIBERTOP始终秉承“专注、创新、进取”的理念,致力于为每一位用户提供可靠的产品和热情的服务。





    净重
0.046公斤 总重量 (带包装) 0.32公斤





包装

1~20 件装
  步骤1 第2步
  步骤3 步骤4

21~80件装
  步骤1 第2步
  步骤3 步骤4

81~160件以上包装
  步骤1 第2步
  步骤3 步骤4





运输方式



FIBERTOP与全球主要物流公司建立了长期合作,为200多个国家和地区提供配送服务。



接收地区 物流类型 时效性
港澳台地区 顺丰1~2天
FedEx IP 1~3 天
联邦快递 IE 4~6 天
DHL 2~5天
海外地区 UPS 1~3天
联邦快递1~3天
DHL 2~5天





笔记: 1.时效为预计配送时间,部分偏远地区配送可能会延迟,具体配送时间为准;



2、如需指定物流公司,请联系客服人员或您的销售代表。











FIBERTOP拥有10多年的研发技术经验和100多个成功案例。凭借丰富的经验和研发实力,我们拥有从核心系统设计到SFP光模块的兼容性设计以及最终产品的完成的一整套服务。我们绝对可以通过第一时间提供定制的高性能产品和解决方案来满足客户的需求。



产品定制





Fs_label.svg

标签

Fs_colour.svg

颜色

Fs_model.svg

模型

Fs_length.svg

长度

Fs_function.svg

功能













方案定制







商业





速度





距离





FIBERTOP专注于以客户为导向的解决方案并提供技术支持。



我们可以在您原有的解决方案的基础上进行优化设计,并为您提供完整的网络解决方案、相关产品和技术支持。









100G QSFP28 双向 100M~30KM 光模块

QFP-BM85HG-S1DC 100G BIDI SR QSFP28 光模块 MMF 850/910nm 100m LC DOM 0-70℃
QFP-BP23HG-10DC 100G 双向 LR QSFP28 收发器 SMF 1第271章/1331纳米 10公里LC DOM 0-70℃
QFP-BP32HG-10DC 100G 双向 LR QSFP28 收发器 SMF 1331/1271纳米 10公里LC DOM 0-70℃
QFP-BP23HG-20DC 100G 双向 QSFP28 收发器 SMF 1第291章/1311纳米 20公里LC DOM 0-70℃
QFP-BP32HG-20DC 100G 双向 QSFP28 收发器 SMF 1311/1291纳米 20公里LC DOM 0-70℃
QFP-BP59HG-30DC
100G 双向 QSFP28 收发器 SMF 1305/1309nm 30公里LC DOM 0-70℃
QFP-BP95HG-30DC 100G 双向 QSFP28 收发器 SMF 1309/1305nm 30公里LC DOM 0-70℃
